• Zapojuje se vždy na konec dlouhého kabelu, idelální kombinace konektorů extenderu (male-female)
• Repeater se jednoduše zapojí na konec dlouhého HDMI kabelu, repeater optimálně zakončí HDMI kabel a obnoví slabý signál.
• Repeter se může použít i v případě , že signál je slabý, obraz vypadává, zrní nebo vůbec obraz se nezobrazuje. Po připojení repeateru na konec kabelu se obraz objeví bez chyb.
• Pro DTV rozlišení: 480i,480p,720i,720p,1080i a 1080p, 4Kx2K@30Hz>
• Kompatibilní s PC rozlišením: VGA,SVGA,XGA,SXGA,UXGA
• Nevyžaduje napájení, je napájen s HDMI sběrnice

Důležité je mít správný typ kabelu, tlouštku měděné žíly !!!!

Při určité tlošce vodičů HDMI kabelu a požití repeateru lze dosáhnout následující vzdálenosti:

70m HDMI-Cabel,vodič 20AWG

60m HDMI-Cabel,vodič 22AWG

50m HDMI-Cabel,vodič 22AWG

45m HDMI-Cabel,vodič 24AWG

40m HDMI-Cabel,vodič 24AWG

35m HDMI-Cabel, vodič 26AWG

30m HDMI-Cabel,vodič 26AWG

25m HDMI-Cabel,vodič 28AWG



HDMI repeater může být připojen POUZE na konci kabelu u cílového zařízení. NIKDY ho nepřipojujte přímo ke zdroji signálu (např. hned za počítač).

Zapojuje se dlouhý hdmi kabel + repeater + zobrazovací zařízení.

• Bezdrátový vysílač a přijímač signálu HDMI ve frekvenčním pásmu 5,8GHz
• Poporuje bezdrátový přenos až Full HD 1080p na vzdálenost až 50m
• Plně podporuje HDMI a HDCP
• Přenáší IR signály pro ovládání zdrojového zařízení pomocí IR dálkového ovladače
• Jednoduchá montáž bez dalšího SW
• Vstupní konektory: HDMI konektor a konektor pro IR ovládání (kabel s IR čidlem přiložen)
• Výstupní konektory: HDMI konektor a konektor pro IR ovládání (kabel s IR čidlem přiložen)
• Vysílač a přijímač obsahuje dvě odmontovatelné anteny, je možné extender doplnit směrovými 5,8GHz anténami pro zvýšení spolehlivosti a dosahu
• Extender je napájen s přiložených napájecích adaptérů
• Vzdálenost přenosu závisí na skutečném prostředí.
• Pokud použijete dva sety zařízení vedle sebe, zařízení použije jeden vysíláč a přenáší stejný obraz na dva přijímače najednou

Pro zařízení je vhodné zajistit optimální podmínky pro přenos bezdrátového signálu:

1, Odstranit rušení signálu jiným bezdrátovým zařízením a odstranit překážky, které stojí signálu v cestě (kovové stěny , sklo, RF rušení apod. v cestě signálu)

2, Signál mohou rušit i vlivy vnějšího prostředí, jako je mikrovlnná trouba, bezdrátové myši a klávesnice.,

3 Ujistěte se, že vysílací jednotka je minimálně 20 až 30 cm od zdi a je zhruba ve stejné linii jako přijímací anténa zařízení na druhé straně. Extender nemusí pracovat dobře ve specifických místech jako je např. suterén, tunel atp.



Příslušenství viz přiložené foto příslušenství

• dvě antény
• dva napájecí zdroje
• dva kabely pro IR

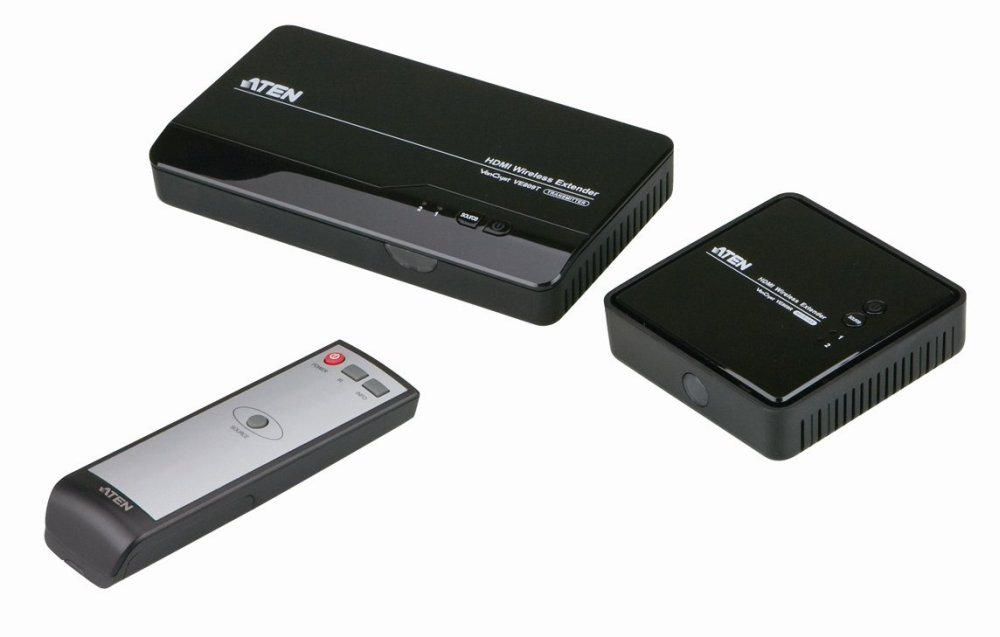

Extender umožní bezdrátově přenést HDMI signál v kvalitě až 1080p do vzdálenosti 30m. Extender umožní připojit až dvě zařízení a vysílat z nich signál bezdrátově na vzdálenou jednotku. Ovládá se přiloženým IR ovladačem.

• Bezdrátový vysílač a přijímač umožňuje propojit až 2 video zařízení (zdroje) na 2 obrazovky (lokální a vzdálenou) s HDMI konektory.
• Podporuje HDMI, WHDI, Wireless 3D, Wireless HD standardy
• Podporovaná rozlišení: 480p, 720p, 1080i a 1080p
• Podporuje Audio 5.1 kanálu digitální
• Nevyžaduje instalaci žádného software
• HDCP kompatibilní
• spojení mezi jednotkami přes Wi-Fi 5Ghz
• Odezva, zpoždění méně než 1 millisekunda
• Napájecí adaptér : vstup AC 100-240V (50/60Hz); výstup DC 5V 2A (v balení)

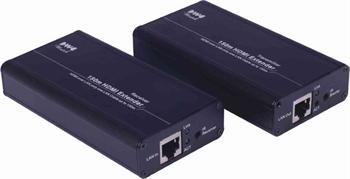

Zařízení umožňuje po jednom síťovém kabelu přenést HDMI FULL HD signál až na 150m. Podporuje i průchod přes aktivní prvky jako jsou switch, router apod. Přenos signálu je over IP - používá počítačovou síť.

• podporuje FULL HD 1080p až na 150m při 30fps
• 10.2 Gbps přenosová rychlost včetně podpory HDCP
• je možné extendery navzájem propojit jedním kabelem nebo na propojovací trase může být switch/router
• pro rozlišení: 480i,480p,720i,720p,1080i a 1080p
• podporuje HDMI High Speed + Ethernet ( HDMI 1.4 a nižší )
• extender přenáší HDMI digitální obraz, zvuk a IR řídící signály
• používá pro propojení kvalitní 1x LAN kabel Cat5e,Cat6,Cat7

(70m pro Cat5e AWG26 FTP, 120m pro Cat6 AWG26 STP, 150m pro Cat7 AWG27 SSTP)

• rozměry: 120mm x 63mm x 23mm jednoho modulu

V balení:
1x transmiter + receiver jednotky
1x transmiter + receiver IR socket
2x HDMI kabel
1x manuál
2x napájecí adaptér

Zařízení umožňuje po jednom kvalitním síťovém kabelu přenést 4Kx2K@60Hz na 30m nebo 4Kx2K@30Hz a FULL HD signál až na 60m.

• Vstup: 1x HDMI vstup + IR
• Výstupy: 1x HDMI výstup + IR
• Pro rozlišení: 480i,480p,720i,720p,1080i,1080p, 4Kx2K@24/25/30/60/Hz>
• 4Kx2K@30Hz , Full HD 1080p maximální vzdálenost 60m
• 4Kx2K@60Hz HDMI maximální vzdálenost 30m
• 18 Gbps přenosová rychlost včetně podpory HDCP 2.2
• Kompatibilní s HDMI 2.0
• Podporuje maximální rozlišení 4K Ultra HD (60Hz), 4096 x 2160p
• Podporuje HDCP 2.2
• Použitelné rozlišení obrazu: 4K2K (60Hz), 4K2K (30Hz), 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
• LED signalizující stav extenderu a komunikaci
• Barevná hloubka: 12 bit
• Podporuje kompresovaný audio signál DTS digital, Dolby digital (including DTS-HD and Dolby True HD)
• Podporuje nekompresovaný audio signál LPCM
• Velice kvalitní hliníkové pouzdro
• Extender přenáší HDMI digitální obraz, zvuk a IR řídící signály
• Používá pro propojení kvalitní 1x LAN kabel Cat6,Cat6a,Cat7 s měděnými vodiči AWG23

( na vzdálenost 60m použijte měděný kabel s vodiči AWG23 , například UTP Cat6 kabel v metráži kód:sutpd6c3 )

• Extender se nesmí zapojit do aktivní počítačové sítě,do switche, routeru nebo do jiného aktivní séťového zařízení. Vysílač a přijímač extenderu musí být přímo propojen LAN kabelem, nejlépe bez přerušení.
• Vstupní a výstupní HDMI kabely délky až 8m s měděnými vodiči AWG24
• Vysílač a přijímač jsou napájeny z přiložených napájecích adaptérů 230V/5V proud max.1A
• Vysílač a přijímač má praktické tlačítko RESET
• Vysílač a přijímač mají signalizační LED, která signalizují, kdy se jednotky spojily a probíhá přenos signálu.
• Pěkné kovové pouzdro černé barvy
• Rozměry: 78(L) x 56(W) x 23(H)mm
• Váha vysílač 80g, přijímač 80g
• Pracovní teplota: 0-50°C

V balení:
1x Jednotka vysílače
1x Jednotka přijímače
2x kabely IR
1x manuál
2x napájecí adaptér

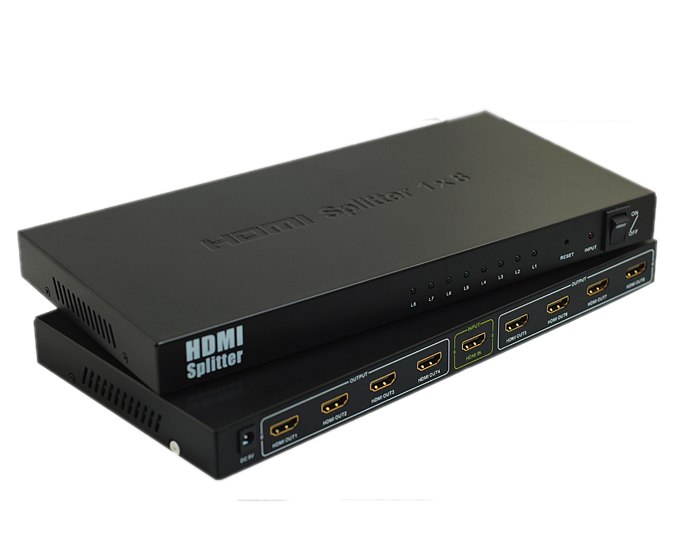

HDMI Video Splitter 1 => 8
s externím napájecím zdrojem, HDMI 1.4a kompatibilní max. rozlišení 4Kx2K@30Hz a FULL HD 1080p.

Můžete připojit několik HDMI obrazovek k jednomu HDMI zdroji signálu.

• kompatibilní s DTV 480i, 480p, 720i, 720p, 1080i, 1080p, 4Kx2K@30Hz<br< a=""> />• podpora VGA, SVGA, XGA a UXGA
• HDMI 1.4a
• podporuje Full 3D
• HDCP ready
• indikace stavu LED diodami
• napájecí adaptér na 230V v sadě
• přenáší obraz i zvuk
• podpora až 15m HDMI kabelu na vstupu a 25m HDMI kabelu na výstupu. (zesiluje HDMI signál)
• kovové pouzdro pro lepší odvod tepla</br<>

Návod k zapojení:
1) Vstup HDMI splitteru zapojte HDMI kabelem do zdroje signálu a výstup zapojte do zobrazovací jednotky nebo monitoru.
2) Zapojte napájecí adapter do zásuvky 230V a do zdířky DC 5V.
3) Zapněte vypínač do polohy ON .

Pokud se obraz po zapojení rozbočovače nezobrazí ihned po zapojení, vyčkejte cca 30s než dojde k rozpoznání signálu.

Můžete připojit několik HDMI obrazovek k jednomu HDMI zdroji signálu.

• Video rozlišení: DTV 480i, 480p, 720i, 720p, 1080i and 1080p, 4K x 2K/30Hz
• Podpora VGA, SVGA, XGA a UXGA
• HDMI 1.4a
• Podporuje Full 3D
• HDCP ready
• Indikace stavu LED diodami
• Napájecí adaptér na 230V v sadě
• Přenáší obraz i zvuk
• Podpora až 15m HDMI kabelu na vstupu a 25m HDMI kabelu na výstupu. (zesiluje HDMI signál)
• Kovové pouzdro pro lepší odvod tepla

Návod k zapojení:
1) Vstup HDMI splitteru zapojte HDMI kabelem do zdroje signálu a výstup zapojte do zobrazovací jednotky nebo monitoru.
2) Zapojte napájecí adapter do zásuvky 230V a do zdířky DC 5V.
3) Zapněte vypínač do polohy ON .

Pokud se obraz po zapojení rozbočovače nezobrazí ihned po zapojení, vyčkejte cca 30s než dojde k rozpoznání signálu.

HDMI Video Splitter 1 => 2 porty s externím napájecím zdrojem, HDMI 1.4a kompatibilní max. rozlišení 4K, 1080i a 1080p.

Můžete připojit několik HDMI obrazovek k jednomu HDMI zdroji signálu.

• Vstup: 1 x HDMI socket (Type A)
• Výstup: 2 x HDMI socket (Type A)
• Podporuje 3D a rozlišení FULL HD 1080p a 4K x 2K/30Hz
• Rezlišení: 480i, 480p, 720i, 720p, 1080i ,1080p, 3840x2160/30Hz
• Splitter obsahuje aktivní zesilovač signálu, který umožňuje zapojit za splitter kabely až do délky 15m. Kabely musí mít kvalitní měděné vodiče a dostatečný průřez vzhledem k délce kabelu.
• Šířka pásma (MHz): 340 MHz
• Max. datový přenos (Gb / s): 4.95
• Podporuje standardy: Dolby Digital/Plus, Dolby TrueHD, DTS-HD Master Audio+, DVD-Audio, SA-CD other supported standards: 3D, HDCP, CEC, Full HD (1080i/p), HD ready (720i/p)
• Přenáší obraz i zvuk
• Kovové pouzdro pro lepší odvod tepla
• Set obsahuje napájecí adaptér na 230V
• Balení v papírové krabičce

Návod k zapojení:
1) Vstup HDMI splitteru zapojte HDMI kabelem do zdroje signálu a výstup zapojte do zobrazovací jednotky nebo monitoru.
2) Zapojte napájecí adapter do zásuvky 230V a do zdířky DC 5V.
3) Zapněte vypínač do polohy ON .

Pokud se obraz po zapojení rozbočovače nezobrazí ihned po zapojení, vyčkejte cca 30s než dojde k rozpoznání HDMI signálu.

4-kanalový video mixer EDIROL Roland V-4EX popis
Vše v jednom - videomixér s HDMI vstupy i výstupy, USB výstup pro streaming a vestavěný multináhledový monitor s dotykovým ovládáním.

Dostupný a kvalitní video přenos a web streaming - to je V-4EX. Nový příchozí do legendární rodiny videomixerů V-4 a V-8 nyní obsahuje HDMI in/out, progresivní interní zpracování signálu, vkládání audio stopy, USB streaming a vestavěný dotykový monitor.

- 3 vstupy (HDMI / kompozit) + 1 vstup (až do rozlišení 1080p HDMI / RGB / komponent / kompozit) zmenšeno na 480p/576p
- PGM výstup (až 1080p HDMI + RGB / komponent+ kompozit) + náhledový výstup (PVW / mutiview) zvětšeno z 480p / 576p
- 480p / 576p progresivní interní zpracování
- Vestavěný multináhledový monitor s dotykovým ovládáním
- Na všech vstupech vestavěné frame synchronizery
- Scalery na 4. kanálu a hlavním výstupu
- 259 přechodů, 148 efektů
- HDCP kompatibilita
- Vkládání audio stopy
- Audio mixér se zpožděním až 4 snímky
- USB výstup pro streaming videa na web

Videomix EDIROL Roland V-8 specifikace
Video Formát

Video: NTSC nebo PAL (ITU601)
PC-RGB: 640 x 480/120 Hz, 800 x 600/120 Hz, 832 x 624/75 Hz,
1024 x 768/80 Hz, 1152 x 864/80 Hz, 1152 x 870/75 Hz,
1280 x 1024/75 Hz, 1600 x 1200/60 Hz (RGB VH: positive/negative logic)

• vyhovuje VESA DMT Verze 1.0 Revize 10.
• Obnovovací frekvence je maximální u každého rozlišení.

Vzorkovací frekvence videa

Video: 4:2:2 (Y:B-Y:R-Y), 8-bit, 13.5 MHz

Synchronizace oken

2 systémy

Vstupní úroveň a Impedance

Video (kompozitní): 1,0 Vp-p, 75 Ω
S-Video: (svítivost signálu) 1.0 Vp-p, 75 Ω, (barevné složky obrazového signálu) 0.286 mVp-p, 75 Ω (NTSC) / 0.3 mVp-p, 75 Ω (PAL)
PC-RGB: 0.7 Vp-p, 75 Ω (H, V: 5 V TTL)

Výstupní úroveň a Impedance

Video (kompozitní): 1,0 Vp-p, 75 Ω
S-Video: (svítivost signálu) 0 Vp-p, 75 Ω, (barevné složky obrazového signálu) 0.286 mVp-p, 75 Ω (NTSC) / 0.3 mVp-p, 75 Ω (PAL)

Konektory

Vstup:
Video (kompozitní): typ BNC x 7 (Ch 1 - 7) S-video: 4-pin mini typ DIN x 4 (Ch 5 - 8), PC-RGB: D-SUB 15pin typu Shrink x 2 (Ch8: PC1 / PC2)

• Vstupy 5 - 8; je-li S-video na některém ze vstupů 5-8, má vždy přednost

Výstup:
Video (kompozitní): BNC typ x 2, S-video: 4-pin mini DIN typ x 1
Výstup náhledu:
Video (kompozitní): BNC typ x 1 (nabídka OSD)
Výstup monitoru:
Video (kompozitní): BNC typ x 8 (Ch 1 - 8)

Dálkové ovládání

MIDI IN: 5-pin typu DIN x 1
MIDI OUT / THRU : 5-pin typu DIN x 1

Přechodové efekty (více než 200 typů)

Still, Strobe, Afterimage, Feedback, Shake, Negative, Colorize, Find Edge, Silhouette, Mono Color, Emboss, Posterize, Color Pass, Luminance key, Chroma key, Flip, Multi, Mirror, Picture-in-picture

Video efekty

Still, Strobe, Afterimage, Feedback, Shake, Negative, Colorize, Find Edge, Silhouette, Mono Color, Emboss, Posterize, Color Pass, Luminance key, Chroma key, Flip, Multi, Mirror, Picture-in-picture

Zdroj napájení

DC 9 V (AC Adaptér: Roland PSB-1U)

Spotřeba

2 A (předběžně, AC Adaptér PSB-1U 0.4A)

Příslušenství

AC Adaptér, napájecí šňůra, video redukce BNC na RCA x 4, montážní šroub pro Video fader x 4, Uživatelský manuál

Volitelné

Cross Fader: V-4CF

Rozměry a hmotnost

Šířka

238 mm

Hloubka

315 mm

Výška

134 mm

Hmotnost 3,2 kg
